Den här figuren visar det totala kommunikationsmönstret för en
ring-orienterad matris-faktorisering på 8 processorer.
Bilderna nedan visar samma kommunikationsmönster då
processorerna är tolkade som en linjär lista, ett 2-dimensionellt nät,
en kub, samt en ring av ringar.

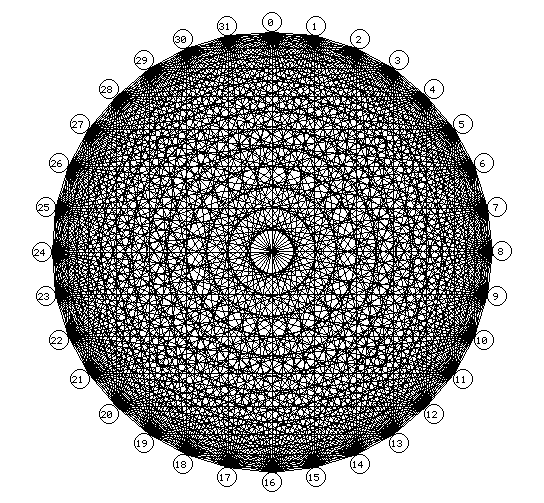

Då 32 processorer i en ring exekverar samma algoritm erhålls följande
kommunikationsmönster.
